En kompressor med rätt kapacitet räcker inte långt om tryckluften tappar tryck, fylls med kondens eller inte når fram till arbetsstationerna. Att ansluta kompressor till rörsystem kräver därför mer än att koppla ihop några rör. Rätt uppbyggnad ger stabilt arbetstryck, renare tryckluft och mindre slitage på däckmaskiner, mutterdragare, lackutrustning och andra luftdrivna verktyg.
För en verkstad där tryckluften används dagligen är rörsystemet en del av produktionen. Ett dåligt dimensionerat eller felmonterat system kan skapa återkommande problem som ofta misstolkas som fel på kompressorn. Med genomtänkt rördragning och rätt komponenter får kompressorn arbeta effektivare och verkstaden blir enklare att driva.
Börja med kompressorns faktiska luftbehov
Innan installationen planeras behöver du räkna på mer än kompressorns tankvolym och maximala tryck. Det avgörande är hur mycket fri avgiven luft kompressorn kan leverera, vanligtvis angivet i liter per minut, samt hur många förbrukare som används samtidigt.
En däckverkstad kan exempelvis ha mutterdragare, däckmaskin och luftpåfyllning igång under samma arbetspass. I en bilverkstad kan det dessutom finnas blåspistoler, slipmaskiner och lyftar med pneumatiska funktioner. Summera luftförbrukningen för de verktyg som realistiskt används samtidigt och lägg till en säkerhetsmarginal. Då minskar risken att trycket sjunker när belastningen är som högst.
Rörsystemet måste klara samma flöde som kompressorn och förbrukarna kräver. För små rör, för många snäva böjar eller klena snabbkopplingar skapar tryckfall. Resultatet blir sämre prestanda vid verktyget även om manometern vid kompressorn visar rätt tryck.
Välj rätt rördimension och material
Rördiametern väljs efter luftflöde, ledningens längd och hur många uttag systemet ska försörja. En kort ledning till ett enstaka uttag kan fungera med mindre dimension, medan ett rörsystem runt flera arbetsplatser bör ha större huvudledning. Att välja en något större dimension från början kostar ofta mindre än att bygga om när verksamheten växer.
För fasta tryckluftsinstallationer används ofta aluminiumrör, galvaniserade stålrör eller systemrör avsedda för tryckluft. Aluminium är lätt att montera, korrosionsbeständigt och ger en slät insida som begränsar tryckfall. Galvaniserat stål är en beprövad lösning, men kräver mer arbete vid montering och kan vara mindre smidigt vid framtida ändringar.
Undvik vanliga vattenrör, ospecificerade plastledningar och material som inte är godkända för komprimerad luft. Tryckluft lagrar mycket energi. Om en olämplig ledning brister kan den orsaka både personskador och kostsamma driftstopp. Kontrollera alltid tillverkarens uppgifter om högsta tillåtna arbetstryck, temperatur och kompatibla kopplingar.
Dimensionera för framtida uttag
Det är vanligt att börja med ett eller två uttag och senare vilja ansluta ytterligare arbetsstationer. Planera därför huvudledningen för framtida behov redan från start. Sätt gärna avstängningsventiler vid olika zoner i verkstaden. Då kan en del av systemet servas utan att hela anläggningen behöver tömmas på tryck.
En ringledning är ofta ett bra val i större garage och verkstäder. Luften kan då nå uttagen från två håll, vilket ger jämnare tryck och bättre kapacitet än en lång ledning med ett slutpunkt. I ett mindre garage kan en enkel stamledning vara fullt tillräcklig, förutsatt att den är rätt dimensionerad.
Placera kompressorn rätt före anslutning
Kompressorn behöver stå plant, ha god ventilation och vara lätt att komma åt för service. Placera den inte tätt intill dammande arbetsmoment, slipning eller svetsning. Damm och hög omgivningstemperatur belastar både kompressor och filter.
Lämna utrymme runt maskinen för kylning, kontroll av oljenivå där det är aktuellt och tömning av kondensvatten. En kompressor som går varm levererar sämre och kan få kortare livslängd. Om ljudnivån är en faktor kan kompressorn placeras i ett separat, ventilerat utrymme, men räkna då in den extra rörlängden vid dimensioneringen.

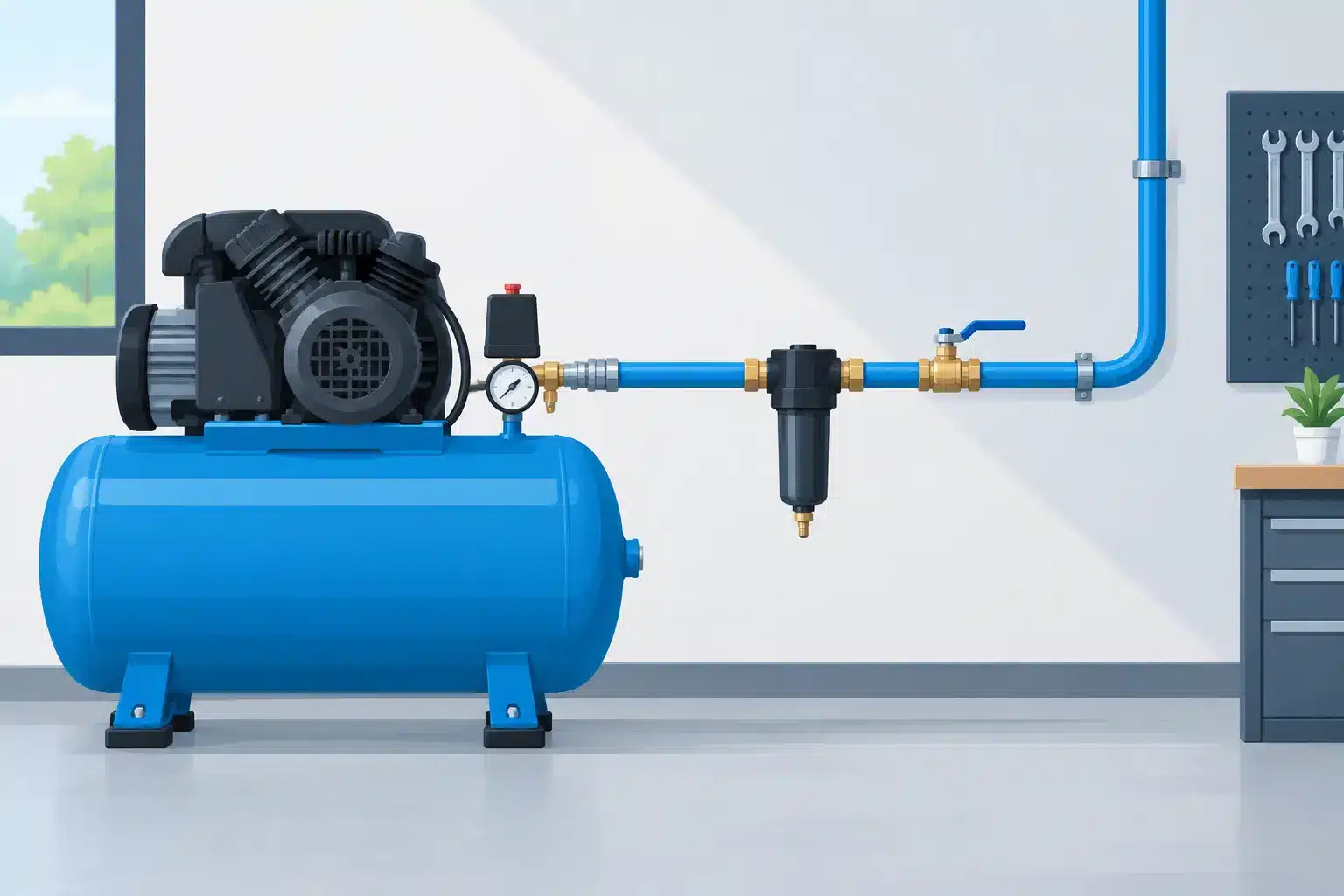

Mellan kompressorn och det fasta rörsystemet bör du montera en flexibel anslutningsslang avsedd för tryckluft. Den tar upp vibrationer från kompressorn och minskar belastningen på rör och kopplingar. Direkt anslutning med stela rör kan med tiden leda till sprickor eller läckage vid anslutningspunkten.
Bygg in kondenshantering från början
När luft komprimeras bildas kondens. Varm tryckluft från kompressorn svalnar i ledningarna och vatten fälls ut. Utan kondenshantering kan fukt följa med till verktygen, orsaka korrosion i rören och påverka arbeten som lackering, blästring eller däckservice.
Låt huvudledningen stiga från kompressorn innan den fortsätter ut i lokalen. Därefter dras rören med ett svagt fall, så att kondensvatten kan röra sig mot avsedda dräneringspunkter. En lämplig lutning är ungefär 1 till 2 centimeter per meter rör, beroende på systemets utformning och tillgängliga höjder.
Uttag ska inte tas från undersidan av huvudledningen. Gör i stället en uppåtgående anslutning från röret och placera uttaget efter den. Då minskar risken att vatten från huvudledningen leds direkt till slang och verktyg. Vid lågpunkter monteras dräneringar, manuella eller automatiska, som töms regelbundet.
Separera vatten, olja och partiklar
En vattenavskiljare efter kompressorn är en grundläggande komponent, men den löser inte alla behov. Verktyg och arbetsmoment ställer olika krav på luftkvalitet. En mutterdragare klarar normalt mer fukt än en lackpistol, medan lackering ofta kräver flera steg med avskiljning och torkning.
Ett vanligt upplägg är att först avskilja kondens och partiklar nära kompressorn. Därefter kan ett finfilter, tryckregulator och eventuellt torkutrustning placeras vid den arbetsstation där renast luft behövs. Om kompressorn är oljesmord kan ett koalescensfilter vara relevant för känsliga arbeten. Smörjare ska däremot aldrig sitta på en ledning som används för lackering, eftersom olja i luften kan förstöra resultatet.
Montera avstängning, regulator och uttag praktiskt
Installera en huvudavstängningsventil nära kompressorn. Den ska vara enkel att nå vid service, läckage eller när verkstaden stängs. På större anläggningar är det klokt med ytterligare avstängningsventiler för olika delar av rörsystemet.
Tryckregulatorer placeras där trycket behöver anpassas till verktyg eller arbetsuppgift. Många verktyg arbetar bäst inom ett bestämt tryckområde, och för högt tryck ökar både luftförbrukning och slitage. Reglera därför trycket nära förbrukaren i stället för att höja hela systemets tryck för att kompensera för en dålig ledning.
Montera uttag på en arbetshöjd som passar arbetsflödet och välj kopplingar som tål den användning de får. I en professionell verkstad utsätts slangar och kopplingar för många anslutningar varje dag. Standardisera gärna kopplingstypen i hela anläggningen för att undvika onödiga adaptrar och felkopplingar.
Täthetsprova systemet innan det tas i drift
När rör, kopplingar och avskiljare är monterade ska systemet trycksättas stegvis enligt komponenternas anvisningar. Lyssna efter läckage och kontrollera skarvar med läcksökningsvätska. Även små läckor blir dyra över tid, eftersom kompressorn startar oftare och drar mer energi.
Kontrollera även att dräneringarna fungerar, att ventilerna är tydligt åtkomliga och att arbetsstationerna får tillräckligt tryck under belastning. Mät gärna trycket både vid kompressorn och vid det mest avlägsna uttaget när ett luftkrävande verktyg används. Skillnaden visar om systemet har för stort tryckfall.
Dokumentera var avstängningar, dräneringar och filter sitter. Det förenklar service och gör det lättare att felsöka när luftkvaliteten eller kapaciteten förändras.
Vanliga fel som sänker kapaciteten
Det vanligaste felet är att rörsystemet dimensioneras för snålt. Ett annat är att använda för långa och för tunna spiralslangar mellan uttag och verktyg. Slangen är en del av flödesvägen och kan skapa ett märkbart tryckfall, särskilt vid slipning eller mutterdragning med hög luftförbrukning.
Många missar också kondensdräneringen. Om vatten blir stående i rören försämras luftkvaliteten och korrosionen ökar. Ett tredje återkommande problem är smutsiga filter. Filter ska kontrolleras enligt driftmiljö och belastning, inte bara när problemen redan märks vid verktyget.
För verkstäder med kontinuerlig användning är det ofta mer lönsamt att bygga systemet med marginal än att välja minsta möjliga lösning. Rätt kompressor, rätt rördimension och rätt luftbehandling ger en installation som klarar arbetsdagen utan att bli en flaskhals. EMR Maskiner hjälper dig att välja verkstadsutrustning med kapacitet för verklig användning, så att nästa investering ger både prestanda och långsiktig driftsäkerhet.
